水射器又稱射流器，它是由噴嘴、吸入室、擴壓管三部分組成。
對于一個氣體投加系統而言水射器系統的工作是很重要的。如果水射器型號不正確，或有故障時，系統中的任何部件將都不能工作。正確地選擇水射器類型，并且正確地使用水射器是系統的基本要求。本文將主要討論水射器選擇和系統的設計。水射器系統由以下幾部分組成：水射器、水射器操作水源，從水射器至氣體投加器的真空管線，以及水射器排放系統。
水射器功能、操作、結構和水力條件功能水射器具有兩個重要功能：產生工作所需的真空和產生溶液。
1．工作真空
當無氣體投加時，水射器設計可產生25"至28"汞柱的真空。水射器的真空將通過系統部件傳輸，并打開真空調節器中的進口閥。真空調節器穩定運行需要的正常真空度為20"水拄。真空度不足將引起氣體流量的波動，或者致使氣體流量完全停止。
在氣體送料器處，特定容量時的真空水平在水射器處應為lO"至25"汞柱。
2；溶液的產生
水射器的設計使氣體和水射器中水流相混合，產生有濃度的溶液，并加注到投加點。由于氯氣在水中的溶解度是有限的，在水射器設計中，氯溶液濃度被限定在3500PPM，用以防止氯氣分子從溶液中溢出。當氯氣分子從溶液中溢出時，如在大氣下操作會在投加點與大氣接觸，產生煙霧。如在低的負水頭處，會積聚在氯水管上。
操作
在水射器中，壓力水通過一個丈丘里噴咀和喉管產生25"至28"汞拄的真空度，通過水射器的壓力水的速度是產生真空的能量， 所需的速度是由水流在水射器入口(Ps，入口壓)和水射器出口(PB，背壓)之間的壓力差所產生的。如果這個壓力差不能維持，就不能產生足夠的真空，水射器將利用上游所有可利用的壓力，除非在特別高的壓力情況下。(150Psig或更大)，在水射器上游不設減壓閥或調節閥。
水射器還有一個重要參數(一個為水射器壓差ΔP)是供給水射器所需的水流量。供應水射器的水流量受到保證產生氯溶液濃度3500PPM的水量限制。
結構 水射器具有以下一般部件：
a．壓力水入口/溶液出口
b．噴咀/喉管組合
C．氣體入口
d.止回閥組合
噴咀/喉管組合根據所需的氣體投加量而不同，并與提供的水力條件有關。
止回閥給合用于當水射器停止工作，防止工藝水或溶液，返入真空管道。
水力條件
水射器負責產生特定的真空，以使氯氣從氣源系統通過加氯機，并將氣體溶解入水射器供水系統中，使溶液加入到投加點。
為保證氯溶液濃度低于3500PPM，水射器所需的水量是大約35加侖/天/磅
另一個要應考慮的因素與投加點處的壓力以及溶液管道的摩擦損失有關。投加點壓力和管道摩擦損失綜合起來即為背壓。當背壓高，就需要在水射器入口有高的壓力，并需要更多的操作用水以便水射器發揮正常功能。
當在水射器排放處背壓為2Psig時，水射器也需要有運轉用水。水射器的水力工作曲線表明了需要多少水量，以及當指定系統中一定背壓和一定氣體投加量時，需要提供的水壓。然而設計人員有責任對從水射器出口至投加點的整個系統進行水力條件分析，以確定其正確背壓。背壓對確定供水水壓和水量，并使系統正常運行較為關鍵。

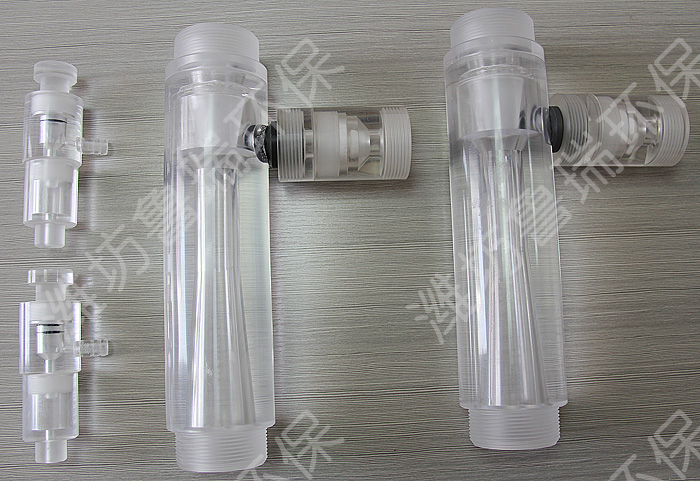

水射器材質：水射器材質有：PVC，ABS，有機玻璃，PP，不銹鋼等。
